河南電動葫蘆起重機

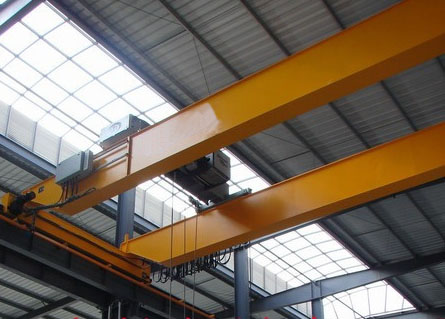

電動葫蘆雙梁起重機
一、簡單介紹
LH型電動葫蘆雙梁起重機是在70年**始生產，江河集團經過再設計的電動葫蘆作為起升機構的雙梁起重機。器使用工作**為A1-A5，工作環境溫度為-25-40℃，適用起重量為5-32噸，跨度為7.5-22.5米，起重機運行速度為30-75米/分鐘的系列產品。其操縱方式有地面操縱和操縱室操縱。該起重機適用于中等載荷的車間、倉庫、料場、電站的裝配、檢查和裝卸工作。但不適用在有爆炸危險和火災的危險的介質中工作，不適用于在相對濕度大于85%的場所和充滿腐蝕性氣體的介質中工作，不適用吊運熔化金屬、有毒物品和易燃易爆物品。
二、結構特點
LH型電動葫蘆雙梁起重機由橋架、起重小車、電控三部分組成。
1.橋架 橋架由主梁、端梁、運行機構和走臺以及欄桿組成。主梁采用偏軌箱形梁，端梁采用鋼板冷彎壓制成u形槽鋼再組焊成箱形端梁，主端梁之間采用螺栓+減載凸緣連接形式，運行機構采用了結構緊湊的三合一驅動裝置動車輪運行，走臺采用花紋鋼板。
2.起重小車由電動葫蘆和小車架組成。
電動葫蘆是采用CD固定式電動葫蘆，通過地腳螺栓固定在小車架上，起重量大于12.5噸時小車架上同時固定兩臺起重量不等的電動葫蘆，起重量大的為主起升機構，其中兩小的為副起升機構(副鉤)。小車架由工字鋼、槽鋼和鋼板等組焊而成，小車為四輪小車，運行機構由三合一驅動裝置與車輪裝置組成。
3.電控
起重機大車電源引入采用平面集電器，小車電源引入采用軟纜供電。電氣控制箱安裝在走臺上，地面操縱采用受電門直接控制起重機升降、橫行和縱行；操縱室操縱可以采用聯動臺或凸輪控制器等進行控制。另外還設有起升、橫行和縱行限位開關保護等。
