上海閥盛閥門制造有限公司主要生產CC-A型超高真空插板閥，可提供CC-A型超高真空插板閥價格，CC-A型超高真空插板閥說明書，CC-A型超高真空插板閥實物圖，CC-A型超高真空插板閥結構圖，CC-A型超高真空插板閥外形尺寸，CC-A型超高真空插板閥執行標準，CC-A型超高真空插板閥工作原理，CC-A型超高真空插板閥作用特點。

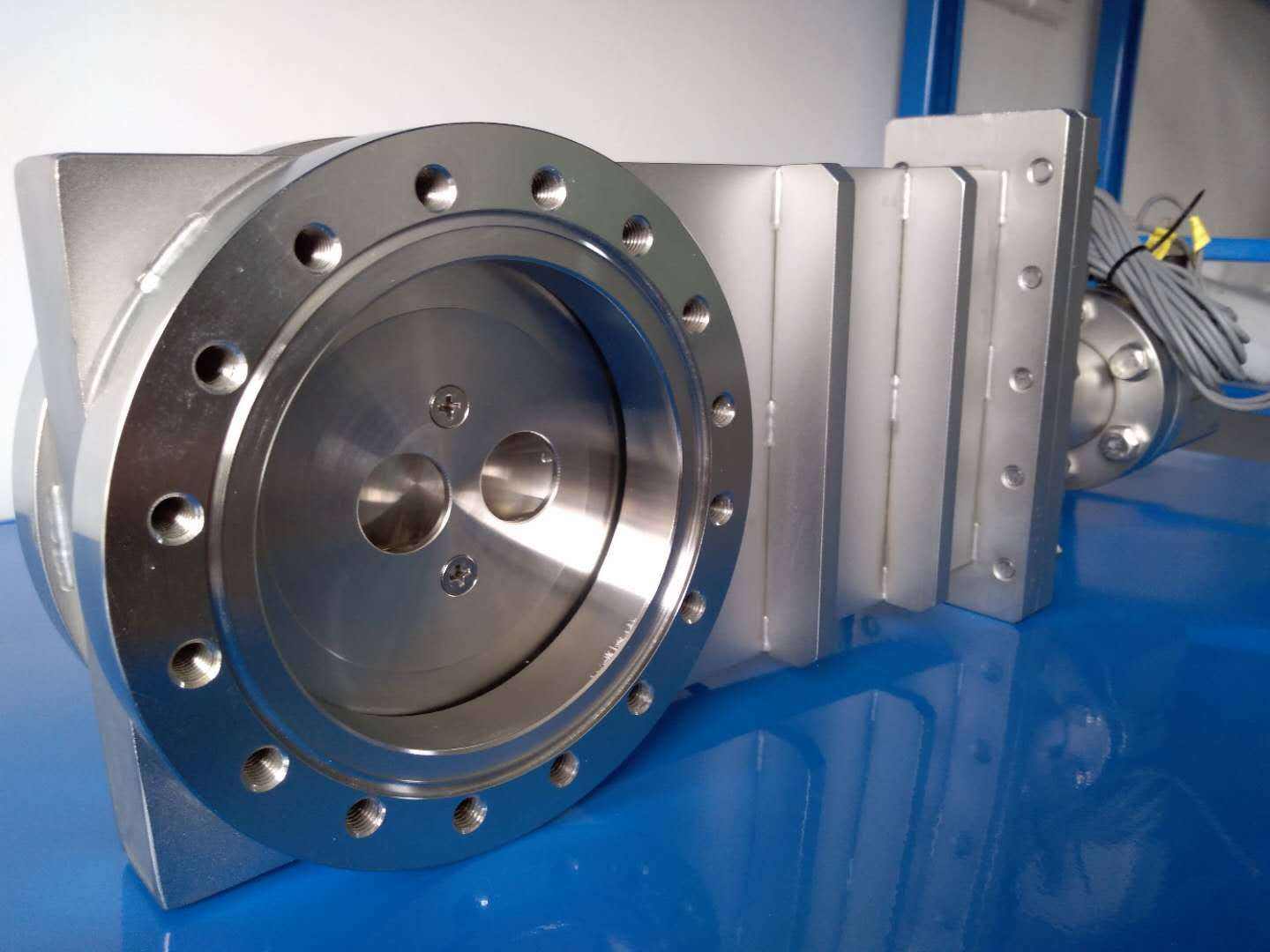

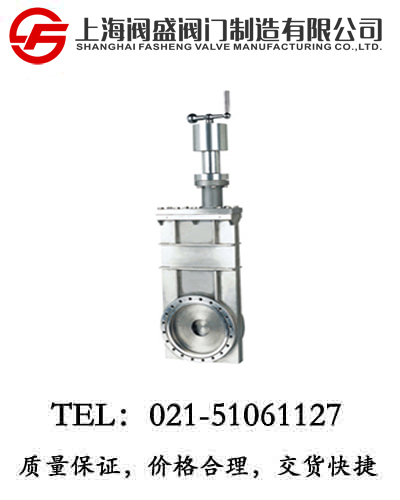

CC-A型超高真空插板閥是通過手柄以螺桿傳動推動鋼球架運動，撐開閥板關閉，又靠彈簧力收攏閥板，打開后再退出的真空閥門。閥門適用于超高真空系統中接通或截止氣流之用。高真空系統中接通或截止氣流之用。適用的工作介質為潔凈的空氣和非腐蝕性氣體。
|
|
|
適用范圍(Pa)
|
105～1.3x10-7
|
|
閥門漏率(Pa.L/S)
|
DN≤200為≤1.3x10-7
DN≥250為≤6.7x10-7
|
|
閥門烘烤溫度（℃）
|
≤150(除傳動裝置外)
|
|
開閥時閥板兩側壓力差(Pa)
|
≤2.7x103
|
|
閥板密封件
|
氟橡膠
|
|
軸封處密封件
|
不銹鋼波紋管
|
|
  |
|
|
|

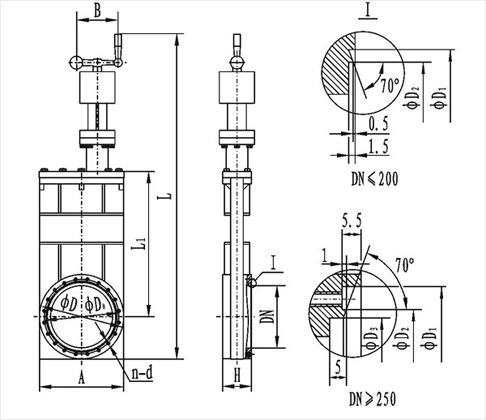

型號
|
通徑(DN)
|
ΦD
|
ΦD0
|
ΦD1
|
ΦD2
|
ΦD3
|
H
|
A
|
n-d
|
L
|
L1
|
B
|
法蘭標準
|
|
CC-50A
|
50
|
89
|
72.4
|
61.6
|
55.6
|
/
|
60
|
91
|
8-M8
|
493
|
165
|
80
|
GB/T6071
|
|
CC-63A
|
63
|
114
|
92.1
|
82.6
|
76.6
|
/
|
65
|
105
|
8-M8
|
547
|
190
|
80
|
|
CC-80A
|
80
|
130
|
110
|
99
|
93
|
/
|
65
|
130
|
16-M8
|
607
|
225
|
80
|
|
CC-100A
|
100
|
152
|
130.2
|
120.7
|
114.7
|
/
|
70
|
152
|
16-M8
|
660
|
267
|
100
|
|
CC-150A
|
150
|
202
|
181
|
171.5
|
165.5
|
/
|
70
|
202
|
20-M8
|
784
|
350
|
100
|
|
CC-200A
|
200
|
254
|
231.8
|
222.3
|
216.6
|
/
|
80
|
251
|
24-M8
|
882
|
426
|
100
|
|
CC-250A
|
250
|
314
|
288
|
308
|
275
|
271
|
85
|
300
|
24-M10
|
1146
|
570
|
130
|
JB5278
|
|
CC-300A
|
300
|
365
|
338
|
353
|
323
|
318
|
90
|
352
|
32-M10
|
1206
|
613
|
130
|
/
|
|
|
